제품 설명
스테인리스 강관 피팅 : 포괄적 인 개요
스테인리스 강 파이프 피팅은 스테인리스 스틸로 제조 된 배관 시스템에 사용되는 구성 요소를 연결하여 탁월한 부식 저항, 고강도, 온도 변화에 따른 내구성, 위생 특성 및 긴 서비스 수명을 제공합니다. 스테인리스 스틸 피팅은 석유 화학, 석유 및 가스, 조선, 발전, 식품 및 음료 및 제약 가공과 같은 산업의 중요한 구성 요소입니다.
기능과 모양 별 분류
- 스테인레스 스틸 팔꿈치 및 벤드 :파이프 라인 방향을 변경하는 데 사용됩니다. "엘보우"는 일반적으로 표준화 된 짧은 - 반경 (SR) 또는 Long - 반경 (LR) 굽힘을 나타내며, "굽힘"은 종종 특정 각도를 가진 사용자 정의 - 제조 파이프를 참조합니다.

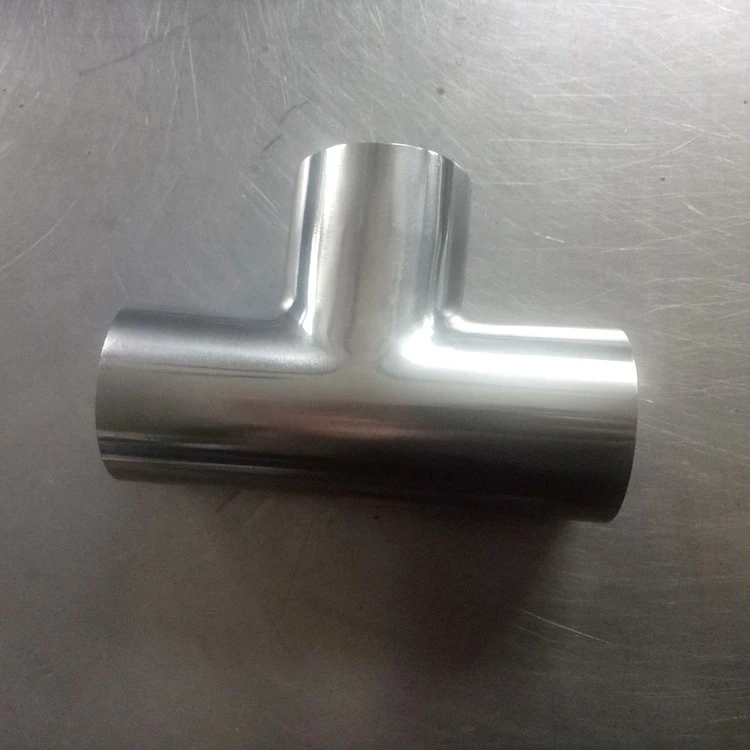

- 스테인레스 스틸 티 :3 개의 파이프를 연결하는 지점이 필요한 곳에 사용됩니다. 동일하고 감소 된 유형으로 제공됩니다.
- 스테인레스 스틸 크로스 :4 개의 파이프가 만나는 곳에서 사용되어 흐름의 구분 또는 조합이 가능합니다.
- 스테인레스 스틸 감속기 (동심원 및 편심) :다른 직경의 두 파이프를 연결하는 데 사용됩니다. 동심원 감소기는 중심선을 유지하는 반면 편심 리어셔는 한쪽면을 평평하게 유지합니다 (종종 파이프 랙 또는 하단 -의 - 파이프 레벨)를 유지하는 데 사용됩니다.
- 스테인레스 스틸 캡 :파이프 끝을 밀봉하는 데 사용됩니다.
- 기타 피팅 :커플 링 (노동 조합), 플랜지, 스터브 엔드 등을 포함하십시오.
연결 유형별 분류
1. Butt - 용접 (BW) 피팅
형질:피팅에는 파이프에 직접 용접 할 수있는 끝이 있습니다. 최고 강도, 최상의 밀봉 성능을 제공하며 높은 - 압력 및 높은 - 온도 응용에 적합합니다.
국제 표준 :
- 미국 표준 (ASME) :Asme B16.9 (Factory -는 단조 엉덩이를 만들었습니다 - 용접 피팅), Asme B16.28 (Wrove Steel Butt - 용접 짧은 반경 팔꿈치 및 반환).
- 유럽 표준 (EN) :en 10253 - 4 (butt - 용접 파이프 피팅 - 파트 4 : 단조 오스테 나이트 및 오스테 나이트-골절 (이중 스테인레스 강).
2. 소켓 - 용접 (SW) 피팅
형질:파이프는 피팅의 소켓에 삽입되고 필렛 - 외부 주위에 용접됩니다. 더 작은 파이프 크기 (일반적으로 NPS 3/DN 80에 따라) 및 분해가 의도되지 않은 중간 정도의 압력 응용에 이상적입니다.
국제 표준 :
- 기본 표준 :ASME B16.11 (단조 피팅, 소켓 - 용접 및 나사산).
3. 나사산 (THD) 피팅
형질:나사 연결을위한 내부 (FPT) 또는 외부 (MPT) 스레드 기능. 용접없이 쉽게 조립하고 분해 할 수 있지만 압력 등급과 잠재적 누출 경로가 더 낮습니다. 진동 서비스에는 권장되지 않습니다.
국제 표준 :
- 미국 표준 :ASME B16.11 (피팅), ASME B1.20.1 (NPT - National Pipe Taper Thread 표준을 정의합니다).
- 유럽 표준 :en 10226 - 1 (압력 - 타이트 조인트가 스레드에서 꽉 조이는 경우 - 파이프 스레드 - 파이프 외부 스레드 및 병렬 스레드 - 치수, 공차 및 지정). 공통 스레드 유형에는 R/RP (ISO 7-1)가 포함됩니다.
자료 별 분류
재료 별 분류 : 미국 (ASTM/ASME) 및 유럽 (EN) 표준
재료 등급은 피팅 성능의 기본입니다. 아래는 표준 지정이있는 모든 언급 된 자료 나열된 테이블입니다.
|
일반적인 이름 / 설명 |
미국 표준 (ASTM A403 / A182) |
UN 번호 |
Euronorm (EN) 자재 번호 |
Euronorm (EN) 지정 (약) |
주요 특성 및 일반적인 응용 프로그램 |
|
오스테 나이트 스테인리스 강 |
|||||
|
304 |
WP304 / F304 |
S30400 |
1.4301 |
x5crni18-10 |
범용. 온화한 환경에서 좋은 부식 저항. |
|
304L |
WP304L / F304L |
S30403 |
1.4307 |
x2crni18-9 |
용접 후 입자 간 부식에 대한 저항성을 향상시키기위한 저탄소 버전. |
|
316 |
WP316 / F316 |
S31600 |
1.4401 |
x5crnimo17-12-2 |
Molybdenum과 함께. 구덩이와 틈새 부식에 대한 우수한 저항. 화학적, 해양 환경. |
|
316L |
WP316L / F316L |
S31603 |
1.4404 |
x2crnimo17-12-2 |
용접 애플리케이션의 경우 316의 저탄소 버전. |
|
310S |
WP310S / F310S |
S31008 |
1.4845 |
x12crni25-21 |
높은 CR/NI 컨텐츠. 우수한 높은 - 온도 산화 저항. 용광로 부품. |
|
321 |
WP321 / F321 |
S32100 |
1.4541 |
x6crniti18-10 |
티타늄으로 안정화됩니다. - 온도 서비스에 적합한 입자 간 부식에 저항합니다. |
|
347H |
WP347H / F347H |
S34709 |
1.4912 |
x6crninb18-10 |
Niobium으로 안정화됩니다. 고온에서의 높은 강도. 발전소 보일러. |
|
904L |
WP904L / F904L |
N08904 |
1.4539 |
x1nicrmocu25-20-5 |
높은 - 합금 오스테 나이트 강철. 황산과 염화물에 대한 우수한 내성. |
|
317L |
WP317L / F317L |
S31703 |
1.4438 |
x2crnimo18-16-4 |
개선 된 부식 저항에 대해 316L보다 높은 몰리브덴 함량. |
|
이중 스테인리스 강 |
|||||
|
S31803 |
WP S31803 |
S31803 |
1.4462 |
x2crnimon22-5-3 |
표준 듀플렉스 (종종 2205로 S32205로 그룹화). 고강도, 염화물 응력 부식 균열 (SCC)에 대한 우수한 저항. |
|
S32205 |
WP S32205 |
S32205 |
1.4462 |
x2crnimon22-5-3 |
S31803과 비교하여 표준 이중, 약간 최적화 된 조성물. |
|
S32750 |
WP S32750 |
S32750 |
1.4410 |
x2crnimon25-7-4 |
슈퍼 듀플렉스. 2205에 비해 우수한 부식 저항과 강도. |
|
S32760 |
WP S32760 |
S32760 |
1.4501 |
x2crnimocuwn25-7-4 |
슈퍼 듀플렉스 (또는 하이퍼 듀플렉스). Cu & W.와 함께 극단적이고 해외와 같은 공격적인 환경. |
주요 자료 표준 노트
- ASTM A403 :단조 오스테 나이트 스테인리스 스틸 배관 피팅에 대한 표준 사양. "WP"는 피팅의 재료 등급을 지정합니다.
- ASTM A182 :위조 또는 롤 합금 및 스테인리스 강관 플랜지, 단조 피팅, 밸브 및 높은 - 온도 서비스에 대한 표준 사양. 플랜지 피팅 및 기타 구성 요소에 일반적으로 사용됩니다.
- UN (Unified Numbering System) :크로스 - 금속 및 합금에 대한 기준 시스템, 물질 식별에 중요합니다.
- EN 표준 :재료 번호 (예 : 1.4404)를 기본 식별자로 사용하며 종종 화학적 지정 (예 : X2Crnimo17-12-2)이 동반됩니다.
선택 고려 사항
올바른 스테인리스 스틸 앉은 자리를 선택하려면 다음을 신중하게 분석해야합니다.
- 서비스 환경 :유체 조성, 농도, 온도 및 특히 염화물 이온 함량 (피팅 및 응력 부식 균열 - SCC).
- 압력 및 온도 등급 :재료는 고온에서 약화됩니다. 일부 등급은 온도 서비스를 위해 특별히 설계되었습니다.
- 관련 표준 및 인증 :프로젝트 사양은 필요한 표준 시스템 (ASME 또는 EN)을 지시합니다. PED 2014/68/EU (압력 장비 지침) 또는 NACE MR0175/ISO 15156 (사워 서비스)과 같은 인증이 필요할 수 있습니다.
- 생명 -주기 비용 :이중 스테인레스 강은 316L보다 초기 비용이 높지만 강도가 높을수록 벽이 얇아 질 수 있으며 공격적인 환경에서의 더 긴 수명은 더 나은 총 소유 비용을 제공 할 수 있습니다.
제품 사양
Hebei Yongqiang Pipe Line Co., Ltd는 팔꿈치, 티, 리더스 등을 포함한 스테인레스 스틸 파이프 피팅 연도 - 라운드의 대규모 인벤토리를 유지합니다. 일부 사양은 아래 표를 참조하십시오. 또한, 우리 회사는 고객의 강철 등급, 도면, 샘플 또는 30도 및 60도 팔꿈치, y- 타입 TEE 등과 같은 매개 변수 요구 사항에 따라 맞춤형 제품 서비스를 제공하고 다양한 스테인리스 강 파이프 피팅을 생산할 수 있습니다.
|
- 재고 사양에서 |
||||||
|
공칭 크기 |
외부 직경 |
벽 두께 (sch . 10 s) |
벽 두께 (sch . 40 s) |
|||
|
|
인치 |
mm |
인치 |
mm |
인치 |
mm |
|
1" |
1.315 |
33.4 |
0.109 |
2.77 |
0.133 |
3.38 |
|
1 1/2" |
1.900 |
48.3 |
0.109 |
2.77 |
0.145 |
3.68 |
|
2" |
2.375 |
60.3 |
0.109 |
2.77 |
0.154 |
3.91 |
|
3" |
3.500 |
88.9 |
0.12 |
3.05 |
0.216 |
5.49 |
|
4" |
4.500 |
114.3 |
0.12 |
3.05 |
0.237 |
6.02 |
|
6" |
6.625 |
168.3 |
0.134 |
3.40 |
0.280 |
7.11 |
|
8" |
8.625 |
219.1 |
0.148 |
3.76 |
0.322 |
8.18 |
|
10" |
10.750 |
273.1 |
0.165 |
4.19 |
0.365 |
9.27 |
합금 스테인리스 스틸 피팅이 필요한 경우 언제든지 문의하십시오.
